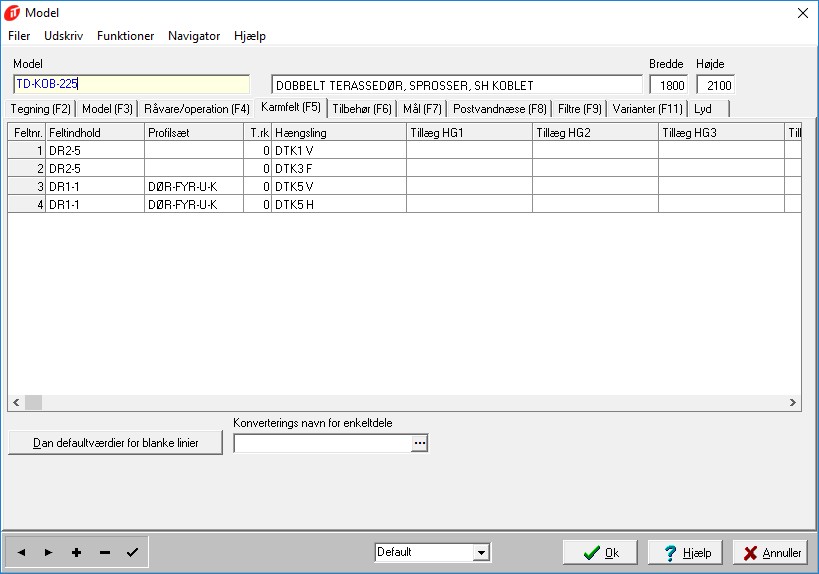

MODELKONSTRUKTION – KARMFELT (F5)
På dette faneblad angiver man hvilke rammer, der skal indsættes i modellens karmfelter.
Feltnummer
I denne kolonne vises det antal karmfelter, der findes i den karm, man har indsat på modellen på fanebladet Tegning. Der kan ikke redigeres i denne kolonne.
Feltindhold
I denne kolonne vælger man hvilke rammer, der skal indsættes i karmens felter. Man kan enten indtaste nøgler for rammerne eller vælge rammer vha. POPUP i rammeregisteret.
Skal man anvende den samme ramme i flere karmfelter, kan man nøjes med at indsætte rammen i det første karmfelt og derefter henvise til denne i de øvrige karmfelter. Det gør man ved på de andre karmfelter at indtaste KF1.IH, KF1=Karmfelt 1 og IH=Indhold i karmfeltet.
Med brugerkode 187 kan man styre om det på ordren skal være muligt at tvangsstyre udskriftning af en ramme, der her i modellen er oprettet med henvisning til en anden ramme. Man kan også kopiere indholdet fra karmfelt 1 til de øvrige karmfelter. Når rammen er indsat i karmfelt 1, trykker man på Enter, så der kan redigeres i feltet. Herefter trykker man CTRL + C for at kopiere. Så flyttes fokus ned på næste karmfelt og man trykker CTRL + V for at indsætte rammen. Der kan trykkes CTRL + V på alle de felter, hvor rammen skal sættes ind.
Hvis de enkelte rammer skal opbygges af andre profilsæt end modellens øvrige elementer, kan man indtaste nøglen på profilsættet her eller vælge et profilsæt vha. POPUP i profilsætsregisteret.
Dette profilsæt vil så overstyre de oplysninger om profiltyper, der findes i det profilsæt, man har valgt for modellen.
For hver profilsæt, der indtastes kan tegnene profilsæt nøglen enten være normale tegn eller spørgsmålstegn. De tegn, der er spørgsmålstegn erstattes af tilsvarende tegn fra det profilsæt valgt til karmen.
Eksempel:
Karm profilsæt: PROFILSÆTFD = Profilsæt til fyr dør
Ramme profilsæt: PR?FILSÆT?V = Profilsæt til fyr vindue
Ny karm profilsæt vælges: PROFILSÆTMD = Profilsæt til mahogni dør
Så skiftes rammens profilsæt til: PROFILSÆTMV = Profilsæt til mahogni vindue
Hængsling
Her kan man indtaste hvilken beslåning, der skal anvendes på rammen eller man kan vælge en beslåning vha. POPUP i beslåningsregisteret. Der kan også indsættes et spørgsmålstegn i feltet, så beslåningen vil optræde som et spørgsmål ved færdigvarespecificeringen.
Hvis man indsætter beslåningen, skal man huske også at indtaste en kode for hængslingsside. Der gør man ved at trykke Enter på feltet, så der kan redigeres i det, lave et mellemrum efter beslåningens 4-8 tegns kode og derefter indtaste siden fx VI, VU - for venstre ind og venstre ud, HI,HU for højre ind og højre ud, F for fast, B for bundhængt, T for tophængt eller topstyret osv.
Tillægshængslinger
Her kan der oprettes 4 tillægshængslinger. Denne funktion kan benyttes, hvis man har opdelt sine beslåninger i hængsler, greb, låsekasser m.m. (Man skal oprette en beslåning for hvert element). Ved at angive forskellige tillægshængslinger kan man så kombinere hængsler, greb m.m. forskelligt.
Man kan også indtaste spørgsmålstegn på felterne, så vil tillægshængslinger optræde som spørgsmål ved færdigvarespecificeringen. Bruger man denne facilitet bør man opsætte regler for at tillægshængsling1 altid er hængsler, tillægshængsling2 altid er låsekasse osv.
Endvidere SKAL karmen have spørgsmålstegn i felterne Tillægshængsling i Karmkonstruktion, ellers kommer de bearbejdninger, der skal foretages for tillægshængslingerne, ikke med på produktionspapirerne.
Ønsker man at tillægsbeslåningerne altid skal have samme hængsling side som hovedbeslåningen, sættes brugerkode 60 til 1, så skal man kun indtaste beslåningsside for hovedbeslåningen.
Revideret d. 26.08.2015 / KS
