Mærkning (CE/Eref)
I dette register er muligheden for udskrivning af de forskellige lovmæssige energikrav samlet, bl.a. CE-mærker, Ydeevnedeklarationer (DOP), Eref-mærker, Eref og energiklasse oplysninger. Fælles for alle disse er metoden til udvælges af mærkerne og oplysningerne. Det er et krav at brugerkode 279 er aktiveret for at kunne udskrive for at kunne udskrive PDF filerne.
Udvælgelsen sker ud fra en sammensat nøgle, hvor ikke alle dele af nøglen behøver at være et styrende element for selve udvælgelsen.

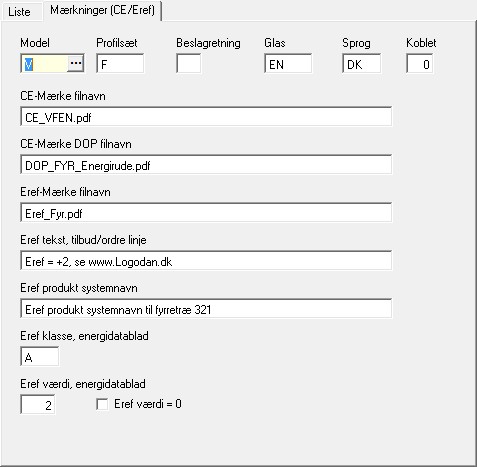

Udvælgelsesparametre.
De 5 styrende elementer, for hvilket mærke der skal udskrives, danner tilsammen en nøgle og herved muligheden for at udskrive et bestemt mærke eller anden energi oplysning.
Elementerne er:
Model (vindue/dør)
Profilsæt (materiale)
Retning på beslag (I, U, F)
Glas (akustiske evner)
Koblet (Træ/Alu via tillægsprofiler)
Model
Hver CE-Nøgle for en model kan have op til 4 tegn. De 4 tegn skal ligeledes angives på modellen i feltet CE-Mærke og her som en del af den samlede nøgle. Denne del af den sammensatte nøgle skal indgå som et styrende element for udvælges og skal derfor udfyldes.
Profilsæt
Hver CE-Nøgle for et profilsæt kan have op til 4 tegn. De 4 tegn skal ligeledes angives på profilsættet i feltet CE-Mærke og her som en del af den samlede nøgle. Denne del af den sammensatte nøgle skal indgå som et styrende element for udvælges og skal derfor udfyldes. Der kan anvendes et spørgsmålstegn '?' her, det betyder at alle 4 tegn kombinationer fra profilsættene er lovlige.
Beslagretning
Beslagretningen skal her angives som I for indadgående, U for udadgående, F for fast eller feltet kan være blankt. Beslagretningen for den enkelte model tages fra ordrelinjen. Denne del af den sammensatte nøgle kan indgå som et styrende element for udvælges, og hvis dette ønskes, skal den udfyldes men også aktiveres i brugerkode 219. Beslagretningen kan kun indgå i udvælgelsen af CE-mærkerne og ikke i udvælgelsen til Eref mærker og Eref oplysninger.
Glas
Hver CE-Nøgle for et glas kan have op til 4 tegn. De 4 tegn skal ligeledes angives på glasset i feltet CE-Mærke og her som en del af den samlede nøgle. Denne del af den sammensatte nøgle kan indgå som et styrende element for udvælges, hvis feltet er udfyldt. Der kan anvendes et spørgsmålstegn '?' her, det betyder at alle 4 tegn kombinationer fra glasset er lovlige.
Denne del af nøglen er sprogkoden fra ordren. Sprog indgår som et styrende element for udvælges, hvis der benyttes SPROG i AciesOne og skal herved udfyldes. Hvis man ikke har SPROG-OPTION aktiveret, skal feltet være blankt.
Koblet
Den sidste af nøglen er ”flueben for koblet” markeret på ordrelinjen. Denne del af den sammensatte nøgle indgår som et styrende element for udvælges, hvis brugerkode 184 er aktiveret. Ved at skrive et 1 tal i feltet koblet, vil det svare til flueben for koblet sat på ordrelinjen. Ved at skrive et 0 i feltet koblet, vil det svare til, at fluebenet for koblet ikke er sat på ordrelinjen.
De 6 styrende elementer vil tilsammen danne en unik nøgle til udvælgelsen af mærker og de øvrige energioplysninger. Hvilke mærker og energioplysninger, der skal udvælges vha. den unikke nøgle, afhænger af hvilke PDF filer og oplysninger, der angives i dette register. Om mærkerne og energioplysninger skal anvendes, vil desuden være afhængig af forskellige brugerkoder, som er nærmere beskrevet for de forskellige områder herunder.
CE-Mærkning
CE-Mærkning er den lovpligtige harmoniserede standard for vinduer og døres tekniske ydeevne. CE-Mærkningen kan udskrives med op til 4 mærker pr. A4 side, og der skal anvendes en designfil til definition af formularhovedet.
CE-Mærke DOP (Declaration Of Performance) er Ydeevnedeklarationen, som er et lovkrav pr. 1. juli 2013. Ydeevnedeklarationen kan indeholde flere sider og udskrives som en vedhæftet PDF fil.
Udskrivningen af begge typer af CE-mærker bestemmes i brugerkode 218, hvor der kan vælges imellem udskrivning sammen med ordre og/eller følgesedler.
CE-Mærke filnavn
Her indtastes filnavnet på den ønskes fil med CE-Mærket, som ønskes udskrevet sammen med ordre og/eller følgesedler. CE-Mærket skal ligge som en PDF fil på 1 side i mappen ”DEF”, og filen kan navngives efter eget ønske med et sammenhængende filnavn.
Til udskrivningen CE-Mærket skal der anvendes designfiler i form af en DEF fil, til at definere formularhovedet. DEF-filen skal gemmes i biblioteket DEF. På disse udskrifter har man mulighed for at ændre formularhovedet, så der kun vises de oplysninger, man finder relevant, eller udskrifterne kan rettes til, så de passer til virksomhedens brevpapir.
Hvis brugerkode 218 er sat til værdien 3 benyttes formularen FOLGECEMRK.DEF.
Hvis brugerkode 218 er sat til værdien 2 benyttes formularen ORDRECEMRK.DEF.
Hvis brugerkode 218 er sat til værdien 1 benyttes begge formularer.
Hvis brugerkode 202 for FastReport er aktiveret, så skal filerne fra FRDEF mappen anvendes.
CE-Mærke DOP filnavn
Her indtastes filnavnet på den ønskes fil med CE-Mærket DOP, som ønskes udskrevet sammen med ordre og/eller følgesedler. CE-Mærket DOP skal ligge som en PDF fil i mappen ”DEF”, og filen kan indeholde flere sider samt navngives efter eget ønske med et sammenhængende filnavn.
Til udskrivningen af CE-Mærket (DOP), kan der ikke anvendes formularhoved, her vedhæftets hele PDF-filen, som den er.
Energibalance tallet for reference vinduet Eref
Eref-værdien er et udtryk for, hvor godt et vindues energimæssige ydeevne er. Eref-Mærkningen kan udskrives med op til 4 mærker pr. A4 side og der skal anvendes en designfil til definition af formularhovedet.
Herudover er der mulighed for at få udskrevet en tekstlinje og et Eref produkt systemnavn for hver position. Eref værdien samt Eref klasse kan også angives på energidatabladet for hver position. Eref kan kun anvendes til vindueskonstruktioner.
Udskrivningen Eref-mærkerne bestemmes i brugerkode 252, hvor der kan vælges mellem udskrivning sammen med tilbud og/eller ordre.
Udskrivningen Eref-oplysningerne bestemmes i brugerkode 259, hvor der kan vælges mellem udskrivning sammen med tilbud og/eller ordre. Det er dog en forudsætning at brugerkode 252 også er aktiveret.
Eref-Mærke filnavn
Her indtastes filnavnet på den fil med Eref-Mærket, som ønskes udskrevet sammen med tilbud og/eller ordre. Eref-Mærket skal ligge som en PDF fil på 1 side i mappen ”DEF”, og filen kan navngives efter eget ønske med et sammenhængende filnavn.
Til udskrivningen Eref-Mærket skal der laves designfiler i form af en DEF fil, til at definere formularhovedet. DEF-filen skal gemmes i biblioteket DEF. På disse udskrifter har man mulighed for at ændre formularhovedet, så der kun vises de oplysninger, man finder relevant, eller udskrifterne kan rettes til, så de passer til virksomhedens brevpapir.
Hvis brugerkode 252 er sat til værdien 3 benyttes formularen TILBUDEREFMRK.DEF.
Hvis brugerkode 252 er sat til værdien 2 benyttes formularen ORDREEREFMRK.DEF.
Hvis brugerkode 252 er sat til værdien 1 benyttes begge formularer.
Hvis brugerkode 202 for FastReport er aktiveret, så skal filerne fra FRDEF mappen anvendes.
Eref- tekst, tilbud/ordre linje
Her har man mulighed for at skrive en linje med fri tekst til hver position. Teksten udskrives på tilbuddet/ordren sammen med de øvrige energidata.
Eref produkt systemnavn, tilbud/ordre linje
Her har man mulighed for at skrive en linje med fri tekst til hver position. Teksten udskrives på tilbuddet/ordren sammen med de øvrige energidata.
Eref- klasse, energidatablad
Her har man mulighed for at angive Eref-klassen, som vil blive udskrevet på energidatabladet.
Eref- værdi, energidatablad
Her har man mulighed for at angive Eref-værdien, som vil blive udskrevet på energidatabladet. Hvis Eref værdien er 0, så skal der markeres med flueben i feltet ”Eref værdi = 0”, for at værdien 0 bliver udskrevet på energidatabladet.
Revideret d. 05.07.2019 / KSK
